Дыяметра 20 -мм інжынерна -антычны POM Пластыкавы поліаксіметыленавая стрыжань
Асноўныя ўласцівасці антыстатычных стрыжняў
Асноўныя матэрыяльныя ўласцівасці
Поліаксіметылен (POM) - гэта вельмі крышталічная тэрмапластычная інжынерная пластычная (≥70%). Яго малекулярная ланцужок складаецца з паўтаральных -ch₂-o- адзінак, што прыводзіць да моцнай рэгуляры і надання матэрыялу наступных фундаментальных уласцівасцей:
Ультравысокая калянасць: трываласць на расцяжэнне ≥70 МПа, трываласць згінання ≥90 МПа і модуль пругкасці ≥3000 МПа (блізкая да сілы алюмініевага сплаву), што робіць яго прыдатным для структурных частак высокай нагрузкі (напрыклад, рэйкі, накіраваныя на дакладнасць).
Надзвычай нізкі трэнне і самарэбрыката: каэфіцыент трэння паверхні складае ўсяго 0,2-0,3 (у параўнанні з 0,15-0,3 для металічнай сталі, якая патрабуе змазкі). Дынамічны каэфіцыент трэння прыблізна на 30% ніжэй, чым статычны каэфіцыент трэння, што дазваляе яго выкарыстоўваць у рассоўных дэталях (напрыклад, падшыпніках) без неабходнасці дадатковай змазкі.
Выдатная стабільнасць памераў: каэфіцыент лінейнага пашырэння ≈8 × 10 ⁻⁶/℃ (каля 1/2 сталі і 1/3 алюмінія), з невялікім эфектам ад змены тэмпературы (ад -40 ℃ да 100 ℃), прыдатныя для дакладных сцэн з строгімі патрабаваннямі да талерантнасці (напрыклад, запчасткімі пазіцыянавання абсталявання). Высокая ўстойлівасць да стомленасці: пры чаргаванні нагрузак (напрыклад, паўторнае трэнне і выгіб), тэрмін стомленасці ў 2-3 разы вышэй, чым нейлон (PA66), прыдатны для частак з доўгатэрміновай працай (напрыклад, перадачамі і кулачкамі).
Матэрыял POM -устойлівага да ESD
Прынцып рэалізацыі антыстатычнай функцыі

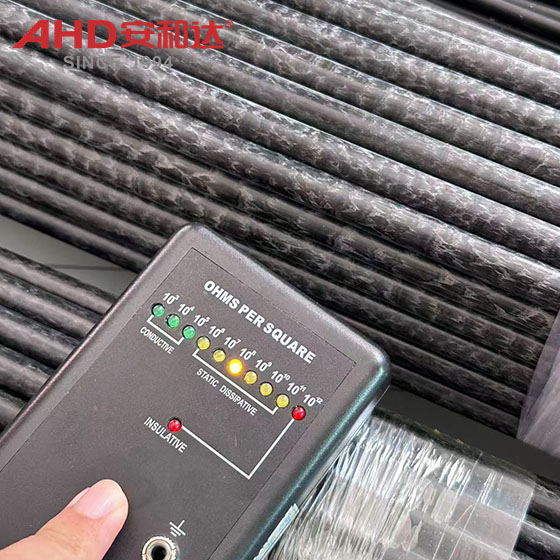

Антыстатычны стрыжань-стрыжня кантралюе супраціў паверхні/аб'ёму ў наступных двух спосабах інгібіравання статычнай назапашвання электраэнергіі:
(1) Метад дадання напаўняльніка (аб'ёмная мадыфікацыя) падчас палімерызацыі POM або працэсу ліцця экструзіі, праводныя часціцы, такія як вугляродны чорны (CB), вугляродныя валакна (CF), аксіды металу (напрыклад, аксід волава) і праводзяць графіт, каб сфармаваць праводную сетку праз эфект кантакту або тунэль паміж часціцамі, што дазваляе хутка разрадзіцца.
Вугляродны чорны (часцей за ўсё выкарыстоўваецца): ультрафін са вугляроднага чорнага колеру (напрыклад, ацетылен чорны) з памерам часціц ≤30 нм. Пры хуткасці дадання 3% да 8%, супраціў паверхні можа быць зніжана з 10⁵ Ом да 10⁶-10 ω (антыстатычны клас); Пры хуткасці дадання ≥10% супраціў яшчэ больш памяншаецца да 10⁴-10 ω (праводная класа). Аднак празмернае дапаўненне можа паменшыць калянасць POM (трываласць на расцяжэнне памяншаецца прыблізна на 10%-15%) і паверхневы бляск.
Вугляродныя валакна: здробненыя вугляродныя валокны даўжынёй 3-12 мм (хуткасць дадання 2%-5%) утвараюць трохмерныя праводныя шляхі праз пераадоленне валакна, ураўнаважваючы антыстатычныя ўласцівасці з калянасцю (вугляродныя валокны маюць трываласць на расцяжку ≥3000 МПа), што робіць іх прыдатнымі для прымянення, якія патрабуюць больш высокіх механічных уласнасці.
Аксіды металаў (напрыклад, ATO): нанамаштабная аксід волава (памер часціц ≤50 нм) стварае бясплатныя электроны праз допінг іёнаў, што прыводзіць да стабільнай праводнасці з мінімальным уздзеяннем на празрыстасць матэрыялу.
(2) Павярхоўнае антыстатычнае лячэнне (пакрыццё/пакрыццё)
Антыстатычны пакрыццё (напрыклад, палімернае пакрыццё, якое змяшчае чацвярцічныя солі аміяку) або металічнае пакрыццё (напрыклад, праводчыка нікеля) утвараецца на паверхні стрыжня, распыляючы, апускаючы або плазменнага лячэння, каб непасрэдна знізіць супраціў паверхні. Гэты метад не мяняе ўласцівасці самога POM, але пакрыццё мае абмежаваную адгезію (ён можа выпасці пасля доўгатэрміновага трэння) і звычайна выкарыстоўваецца для часовых антыстатычных патрэбаў (напрыклад, кароткатэрміновае выкарыстанне свяцілень у лабараторыях).
Звяжыцеся прама цяпер
